Высокоскоростные вертикальные обрабатывающие центры серии CM являются самым  прогрессивным достижением в области портальных обрабатывающих центров благодаря инновационной разработке «Закрытый мост», которая обеспечивает более высокую жёсткость конструкции станка по сравнению с конкурирующими моделями и полностью устраняет вибрации при обработке.
Самая широкая база для аналогичных станков обеспечивает максимальную жёсткость опоры и гарантированную высокую точность обработки детали по всей длине. При сравнительно малой площади размещения станки имеют самое большое пространство для механической обработки.

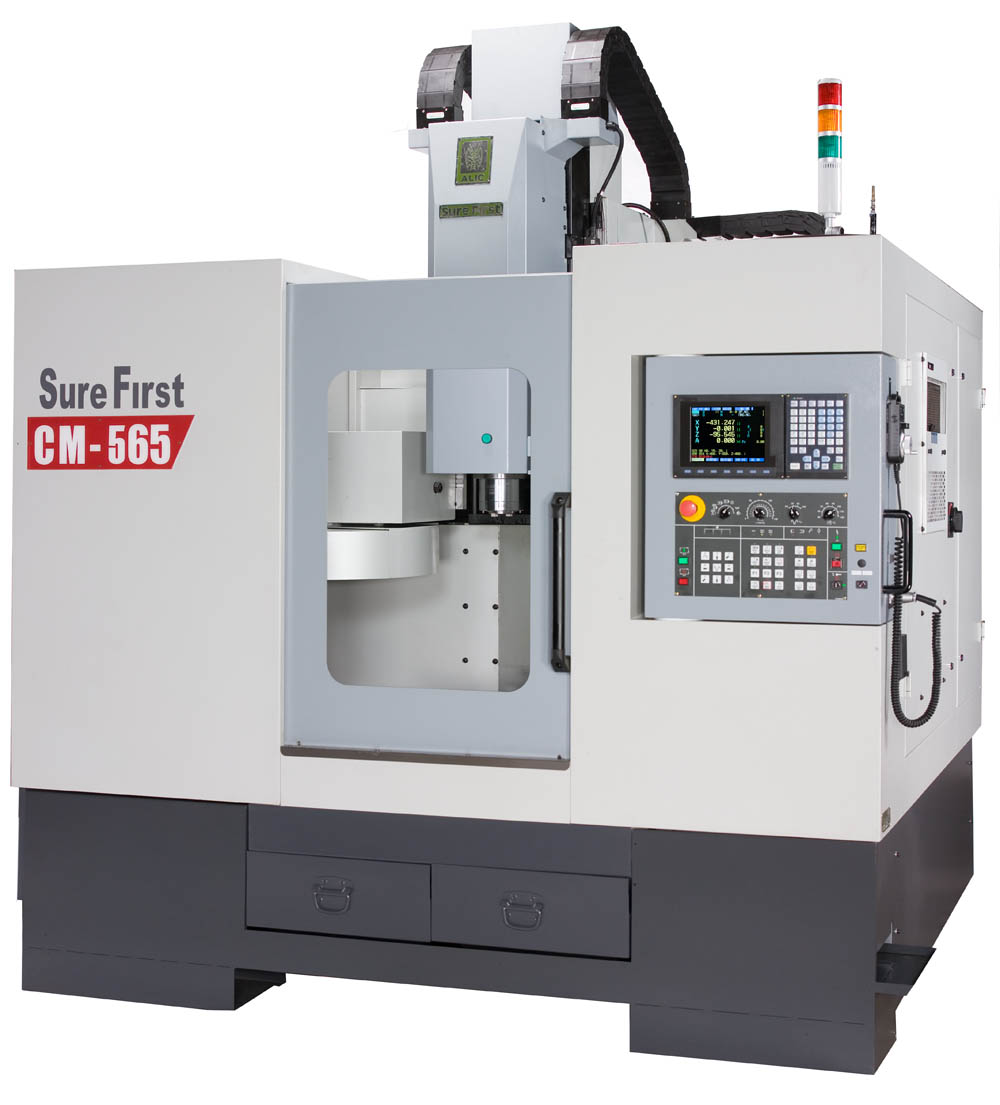

 CM-565



Стандартные принадлежности
Инструментальная система:BT40/CAT40/DIN69871A
Дисплей:  10" цветной LCD (PC base)/8.4" цветной LCD(Mitsubishi and Fanuc)
Тип шпинделя : Прямой привод
Линейные роликовые направляющие HIWIN
Устройство  смены инструмента:Зонтик на 16 инструментов(без двери)
Одна система  освещения рабочей зоны
Двухцветная индикаторная лампа
Теплообменник для электрошкафа
Обдув шпинделя во время смены инструмента
Автоматическое отключение электропитания
Автоматическая система смазки объёмом 4 литра
Выдвижной бак охлаждающей жидкости объёмом 150 л.
Пневматическая система (блок вентиляции с увлажнением)
Система электропитания:220В / 3 фазы/ 60 Гц
Интерфейс RS - 232 C (Fanuc/Mitsubishi), Ethemet (PC Base)
Гарантия на станок: 1 год с даты установки
Гарантия контроля: 1 год с даты установки

Опции
Устройство автоматической смены инструментов  ATC-24
Брызгозащита
Шпиндель 12000 об/мин-Прямой привод (BT/DIN/CAT 40-5кВт)
Шпиндель 15000 об/мин-Прямой привод (BT/DIN/CAT 40-5кВт)
Шпиндель с интерфейсом HSK63A (Шпиндель и стандартная АТС)
Европейский тип стружечного конвейера
Дополнительный воздушный/охлаждающий пистолет
Охлаждение через шпиндель (CTS система)
Система охлаждения через инструмент при глубоком сверлении
Автоматическая система измерения длины инструмента
Зуммер окончания работы
Цифровые сервомоторы перемещений по осям X, Y & Z
Оптический линейный датчик положения
Масляный пеносниматель
Трансформатор:380В / 3Ф/ 50 Гц (25кВА)
Теплообменник



Технические характеристики

Ед. изм.

CM-565

CM-1065

Перемещение по оси Х

мм

500

1000

Перемещение по оси Y

мм

600

Перемещение по оси Z

мм

500

Расстояние от торца шпинделя до поверхности стола

мм

150~650

Размеры стола

мм

700~600

1200~600

T-образные пазы

мм

30x12x18

Конус  шпинделя



BT 40

Макс.частота вращения шпинделя

об/мин

10000

Макс. длина инструмента

мм

70

Макс. вес инструмента

кг

6

Макс. нагрузка на стол

кг

300

500

Мощность двигателя шпинделя

кВт (л.с.)

5.5/7.5

Рабочая подача

мм/мин

1~10000

Ускоренная подача

м/мин

Ось X,Y 24000 Ось Z 15000

Количество инструментов

шт.

16/24

Серводвигатель   (X/Y/Z )

кВт

2/2/2

Давление воздуха

кг/см2

7

Габаритные размеры

мм

2500x2100x2700

3150x2100x2700

Вес станка

кг

5600

8800

Система ЧПУ



Mitsubishi/Fanuc/PS-based/Siemens
