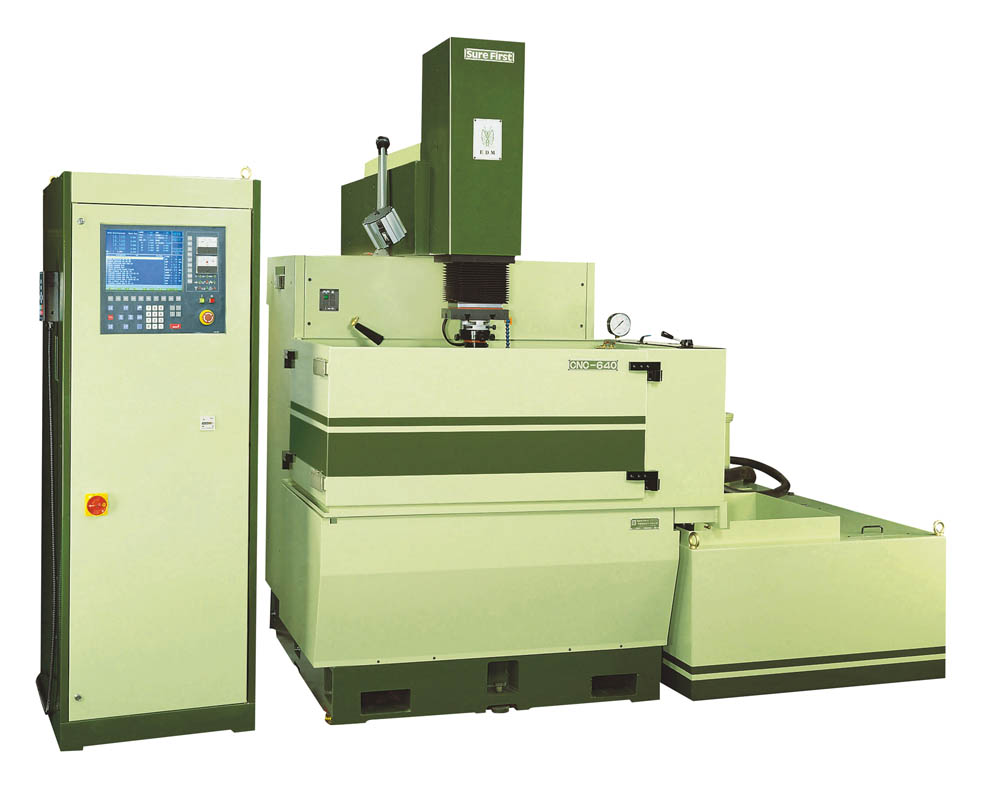

CNC-640 |
|
|
Технические характеристики электроэрозионных
координатно-прошивных станков с ЧПУ
|
Наименование |
Ед. изм. |
CNC-326 |
CNC-408 |
CNC-433 |
CNC-640 |
CNC-860 |
CNC-1280 |
Объём рабочей ванны (ШxДxВ) |
мм |
750x480x300 |
1000x600x415 |
850x600x300 |
1300x750x520 |
2000x1000x600 |
1400x2000x600 |
Тип рабочего бака |
|
Door opening |
Door opening
|
Door opening
|
Door opening
|
Door opening
|
Door opening
|
Макс. вес
заготовки |
кг |
500 |
500 |
1000 |
2200 |
4500 |
7000 - 14000 |
| Макс. размер
заготовки (ШxДxВ) |
мм |
500x300x300 |
700x400x350
|
700x500x300 |
X850x450x520 |
1200x750x600 |
1400x200x600 |
Размер стола (ДxШ) |
мм |
500x300 |
700x400 |
600x450 |
850x450 |
1200x750 |
1200x750
|
Тип рабочего стола |
|
Передвижной |
Передвижной |
Передвижной |
Фиксирован-ный |
Фиксирован-ный |
Фиксирован-ный |
Перемещение по осям (X, Y) |
мм |
300x200 |
400x300 |
400x400 |
600x400 |
800x600
|
800x1200 |
Ход
ползуна |
мм |
200 |
300 |
300 |
300 |
400 |
500 |
Тип сервомотора |
|
Сервомотор DC |
Ход головки шпинделя |
мм |
200 |
- |
- |
- |
- |
- |
Макс. вес электрода |
кг |
60 |
60 |
60 |
85 |
85 |
500 |
Расстояние от стола до торца электрододержателя
|
мм |
200-600
225-425 |
250-550
|
250-550 |
420-720
|
490-890
|
550-1050
|
Размер электрододержателя |
мм |
180x135
|
180x135 |
230x125 |
230x125
|
230x125
|
300x200 |
Вес станка |
кг |
1300 |
1800 |
2300 |
3800 |
5000 |
10000 |
Габариты станка (включ. генератор) (ШxДxВ) |
мм |
2050x1320x2080 |
1400x1500x2300 |
1990x2040x2450 |
3500x2040x2480 |
3920x3250x2730
|
2300x2800x4090 |
Точность и электропитание |
Макс. рабочая скорость
медь/сталь |
гр/мин |
2.01 |
3.06 |
3.06 |
3.06 |
3.06 |
6.2 |
Макс. рабочая скорость
Графит/сталь |
гр/мин |
2.69 |
3.52 |
3.52 |
3.52 |
3.52 |
7.01 |
Наилучшая
чистота поверхности |
мкм |
RA0.3-0.5
RMS14-21 |
RA0.3-0.5
RMS14-21 |
RA0.3-0.5 RMS14-21 |
RA0.3-0.5
RMS14-21 |
RA0.3-0.5 RMS14-21 |
RA0.3-0.5
RMS14-21 |
Мин. износ электрода |
% |
0.2 |
0.2 |
0.2 |
0.2 |
0.2 |
0.2 |
Макс.
рабочий ток |
A |
30 (50) |
50 (30, 75) |
50 (30, 75) |
50 (75, 100) |
50 (75, 100) |
100 (75) |
Макс. потребляемая мощность |
кВА |
4(6) |
6 (4, 9) |
6 (4, 9) |
6 (9, 12) |
6 (9, 12) |
12 (9) |
Размеры источника питания |
мм |
920x660x1900 |
920x660x1900 |
920x660x1900 |
920x660x1900 |
920x660x1900 |
920x1300x1900 |
Резервуар диэлектрика
|
Размеры бака диэлектрика |
мм |
встроенный |
1230x800x450 |
1230x800x450 |
1100x1950x600 |
1100х1950х600 |
встроенный |
Производительность насоса |
л/мин |
80 |
100 |
80 |
Макс.: 110
Мин.: 80 |
Макс.: 110
Мин.: 80 |
Макс.: 110
Мин.: 80 |
Мощность насоса
|
кВт |
0.375 |
0.375 |
0.375 |
Макс.: 0.75
Мин : 0.375 |
Макс.:
0.75
Мин : 0.375 |
Макс.: 0.75
Мин : 0.375 |
Вес бака диэлектрика |
кг |
встроенный
|
350 |
350 |
250 |
450 |
встроенный
|
Ёмкость бака диэлектрика |
л |
300 |
500 |
500 |
900 |
1700 |
3077 |
|
| |
|
| |
| |
|
|
